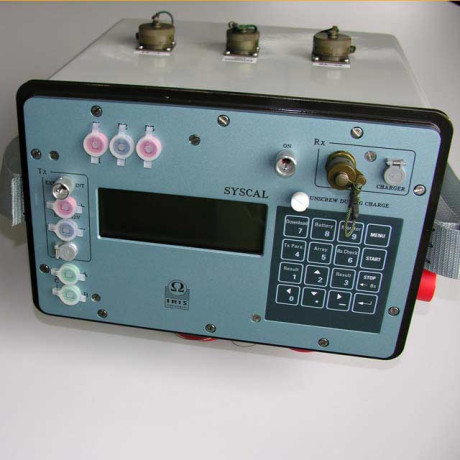

SYSCAL JUNIOR Switch-48

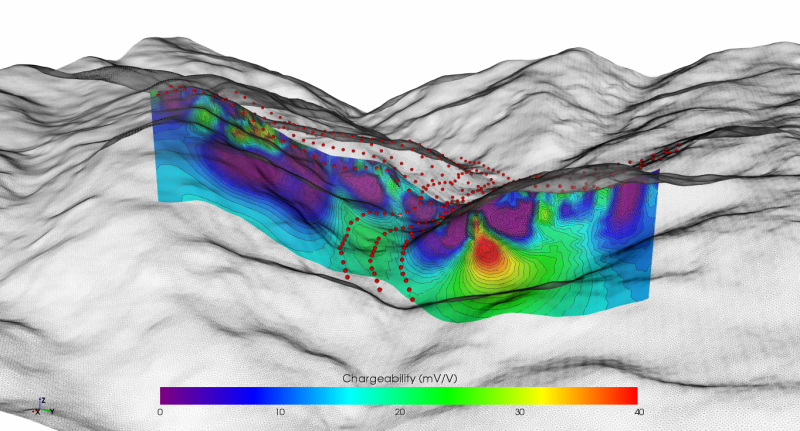

SYSCAL JUNIOR Switch-48 - це універсальна багатовузлова система резистивної візуалізації. Вона оснащена внутрішньою платою комутації для 48 електродів і внутрішнім джерелом живлення потужністю 100 Вт. Вихідний струм автоматично регулюється (автоматичний діапазон) для оптимізації значень вхідної напруги та забезпечення найкращої якості вимірювань. Система призначена для автоматичного виконання заздалегідь заданих наборів вимірювань питомого опору з можливістю перемотування. Чотири багатожильні кабелі з 12 електродами на кожному підключаються на задній панелі вимірювача питомого опору. Ці надміцні кабелі поставляються зі стандартною відстанню між електродами 5 або 10 м. Для спеціальних масивів або нестандартних застосувань можуть бути зібрані кабелі за індивідуальним замовленням. Компактний, простий у використанні та перевірений у польових умовах прилад SYSCAL JUNIOR Switch-48 вимірює як питомий опір, так і зарядність (IP). Він ідеально підходить для застосування в екологічному та цивільному будівництві, наприклад, для моніторингу та картування забруднень, контролю солоності, визначення глибини залягання гірських порід і картування вивітрених порід. Він також може використовуватися для визначення неглибокого залягання ґрунтових розвідка вод (глибина і товщина водоносних горизонтів).

Особливість:

• Компактний, простий у використанні

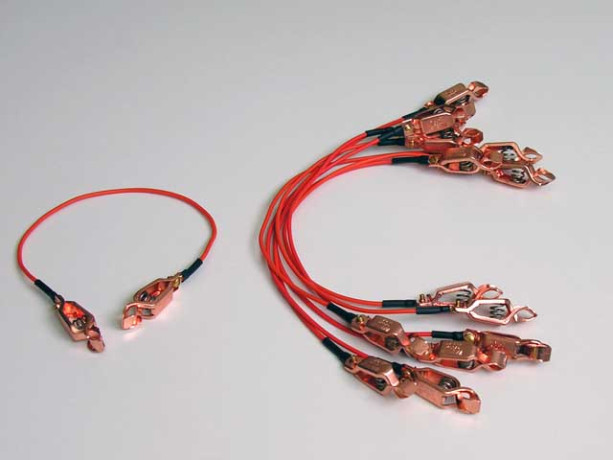

• Автоматичне визначення діапазону
• Автоматичне перемикання
• 2 вимірювальних канали
• Виходи: 400 В - 100 ВТ - 1,25 А

РЕЗИСТИВНА ТОМОГРАФІЯ
- Мета: отримання зображень підземних геологічних структур за допомогою поверхневих електричних вимірювань
- Принцип: пропускання струму I через два електроди і вимірювання напруги V за допомогою двох інших електродів
- Уявний питомий опір: ρ= K*V/I, K залежить від обраної електродної решітки та відстані між електродами.
- Псевдорозріз питомого опору: контурний графік даних уявного питомого опору з використанням відстані між електродами як параметра псевдорозрізу електродами як параметром псевдоглибини

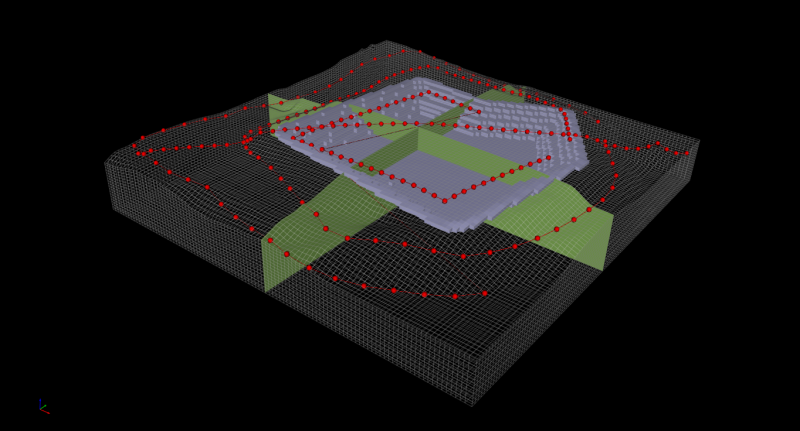

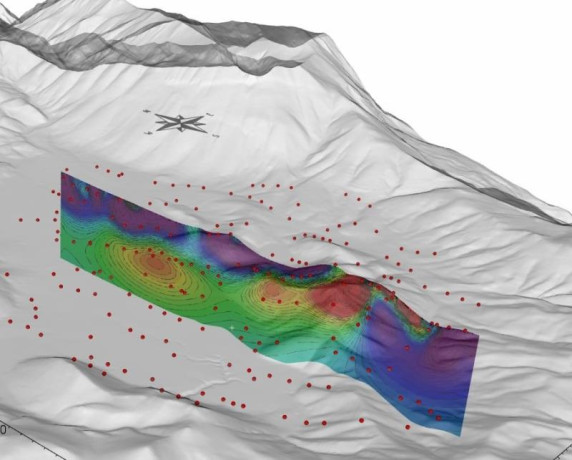

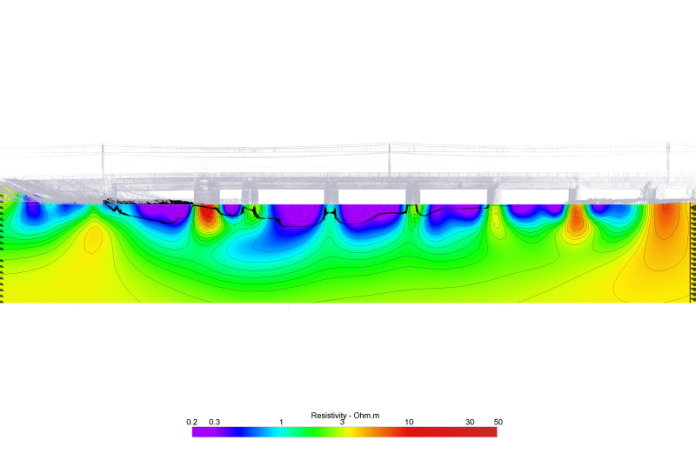

- Переріз істинного питомого опору: контурний графік розподілу питомого опору, отриманий унаслідок інверсії виміряних даних (з використанням нелінійної схеми підгонки параметрів)
- Галузі застосування: екологічні дослідження, дослідження підземних вод, цивільне будівництво, археологія...

РОЗТАШУВАННЯ ПОЛІВ

Специфікація SYSCAL JUNIOR Switch-48 та комплектуючих
