SYSCAL JUNIOR Switch-48

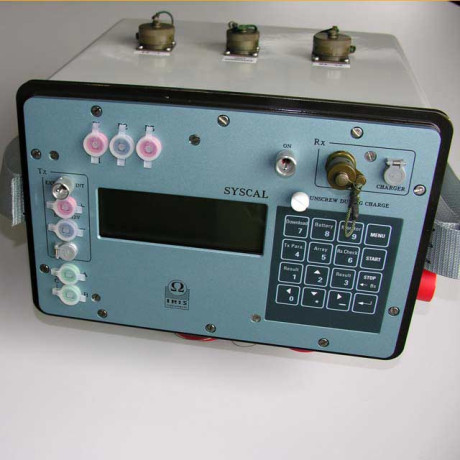

SYSCAL JUNIOR Switch-48 - это универсальная многоузловая система резистивной визуализации.

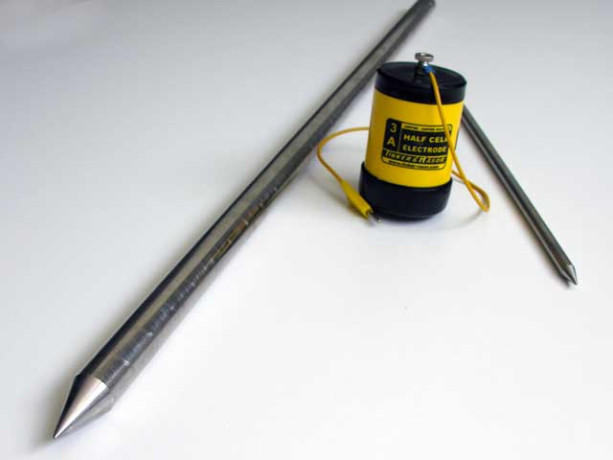

Она оснащена внутренней платой коммутации для 48 электродов и внутренним источником питания мощностью 100 Вт. Выходной ток автоматически регулируется (автоматический диапазон) для оптимизации значений входного напряжения и обеспечения наилучшего качества измерений. Система предназначена для автоматического выполнения заранее заданных наборов измерений удельного сопротивления с возможностью перемотки. Четыре многожильных кабеля с 12 электродами на каждом подключаются на задней панели измерителя удельного сопротивления. Эти сверхпрочные кабели поставляются со стандартным расстоянием между электродами 5 или 10 м. Для специальных массивов или нестандартных применений могут быть собраны кабели по индивидуальному заказу. Компактный, простой в использовании и проверенный в полевых условиях прибор SYSCAL JUNIOR Switch-48 измеряет как удельное сопротивление, так и зарядность (IP). Он идеально подходит для применения в экологическом и гражданском строительстве, например, для мониторинга и картирования загрязнений, контроля солености, определения глубины залегания горных пород и картирования выветрившихся пород. Он также может использоваться для определения неглубокого залегания грунтовых вод разведка (глубина и толщина водоносных горизонтов).

Особенность:

• Компактный, простой в использовании
• Автоматическое определение диапазона
• Автоматическое переключение
• 2 измерительных канала
• Выходы: 400 В - 100 ВТ - 1,25 А

РЕЗИСТИВНАЯ ТОМОГРАФИЯ
• Цель: получение изображений подземных геологических структур с помощью поверхностных электрических измерений
• Принцип: пропускание тока I через два электрода и измерение напряжения V с помощью двух других электродов
• Кажущееся удельное сопротивление: ρ= K*V/I, K зависит от выбранной электродной решетки и расстояния между электродами.

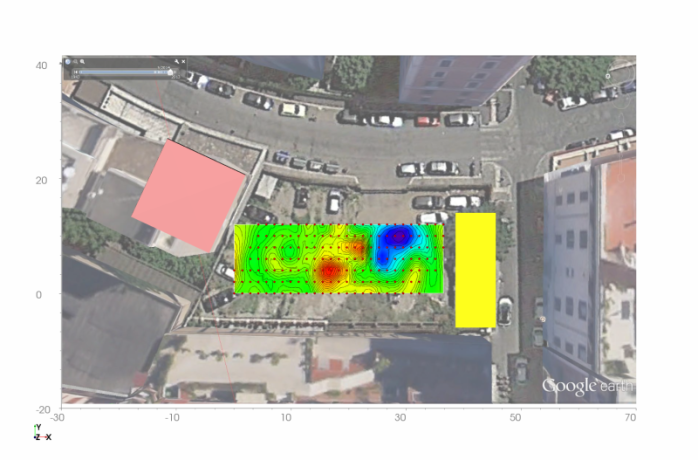

• Псевдоразрез удельного сопротивления: контурный график данных кажущегося удельного сопротивления с использованием расстояния между
электродами в качестве параметра псевдоглубины

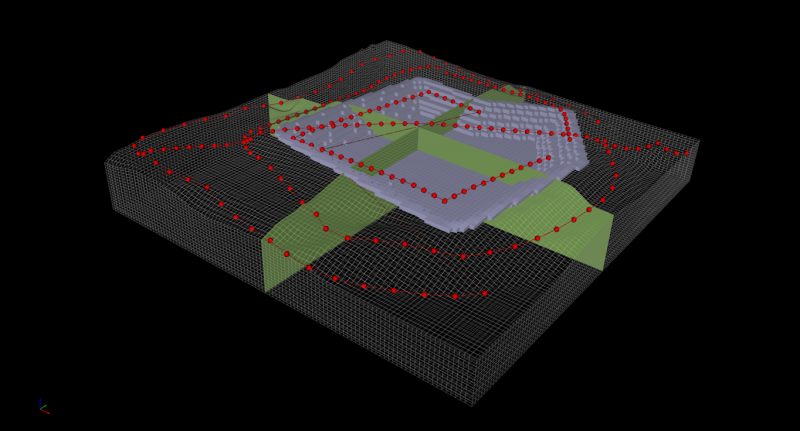

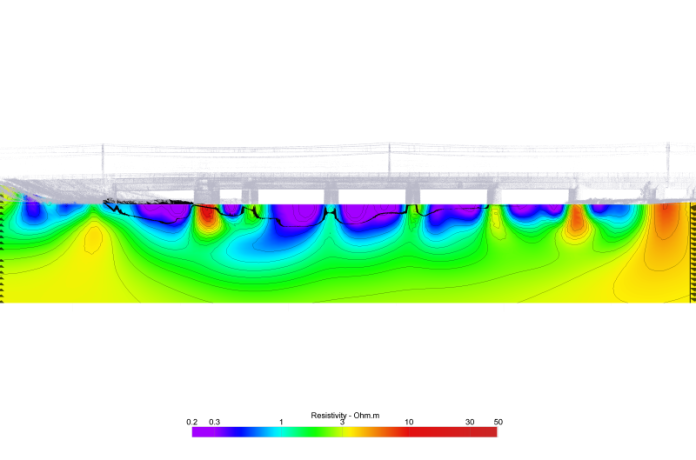

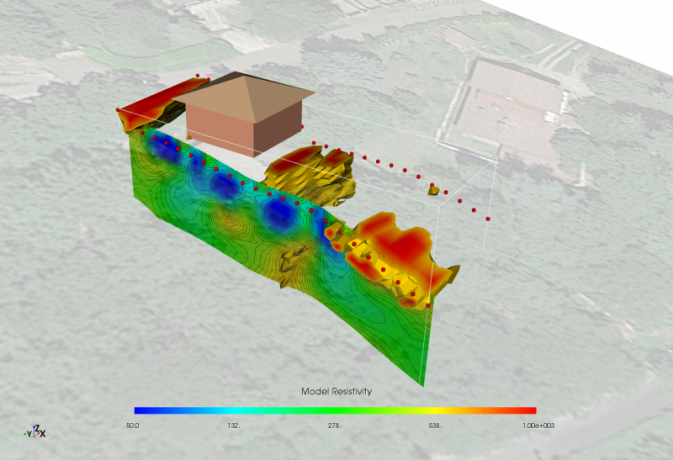

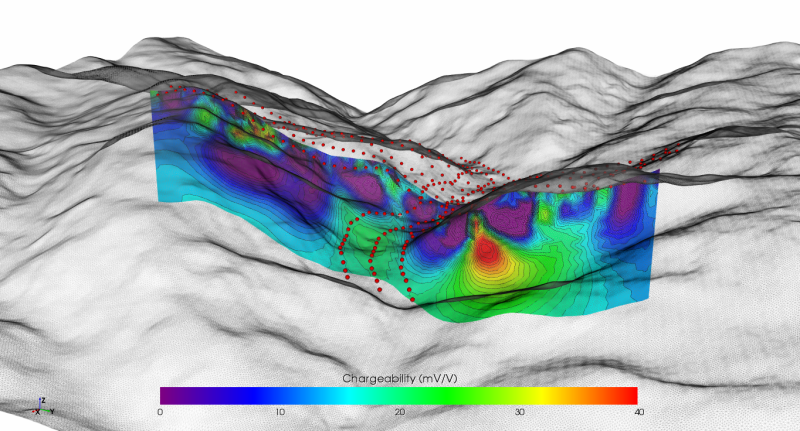

• Сечение истинного удельного сопротивления: контурный график распределения удельного сопротивления, полученный в результате инверсии измеренных данных (с использованием нелинейной схемы подгонки параметров)
• Области применения: экологические исследования, исследование подземных вод, гражданское строительство, археология...

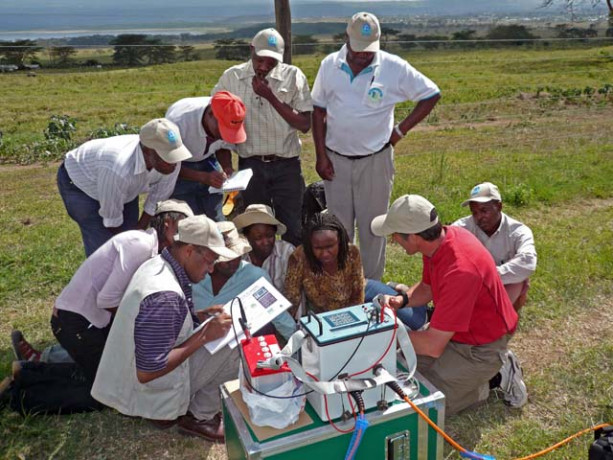

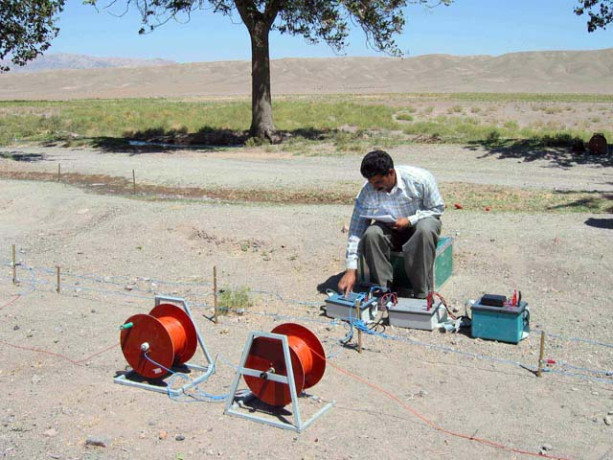

РАСПОЛОЖЕНИЕ ПОЛЕЙ

ОБЩИЕ ХАРАКТЕРИСТИКИ

Спецификация SYSCAL JUNIOR Switch-48 и комплектующих
